ゲームボーイシリーズのカートリッジについているボタン電池を交換してみた

GBA
この記事は約3分で読めます。

やっぱり手順の解説というよりはただの日記。

参考にしたサイト

私の記事なんかより参考になるブログサイトたちです。

【ホルダー化】ゲームボーイ・GBAカセットのセーブデータの電池交換!
2017年の記事になりますがゲームボーイのカセットの電池交換を行いました。今回、新たにソケット化できるようになった為、改めて記事にしようと思います。
【ポケモン エメラルド】 内蔵時計(RTC)をリセットする方法
GBAのポケモン「ルビー」「サファイア」「エメラルド」には時計用の電池が内蔵されており、時間によってイベントなどが発生する仕組みになっています。この電池が切れてしまい、時計が止まってしまうと、ゲーム内での変化が起こらなくなってしまいます。内...

必要なもの

上記の記事を参考にそろえた必要なものたち。

共通で必要なもの

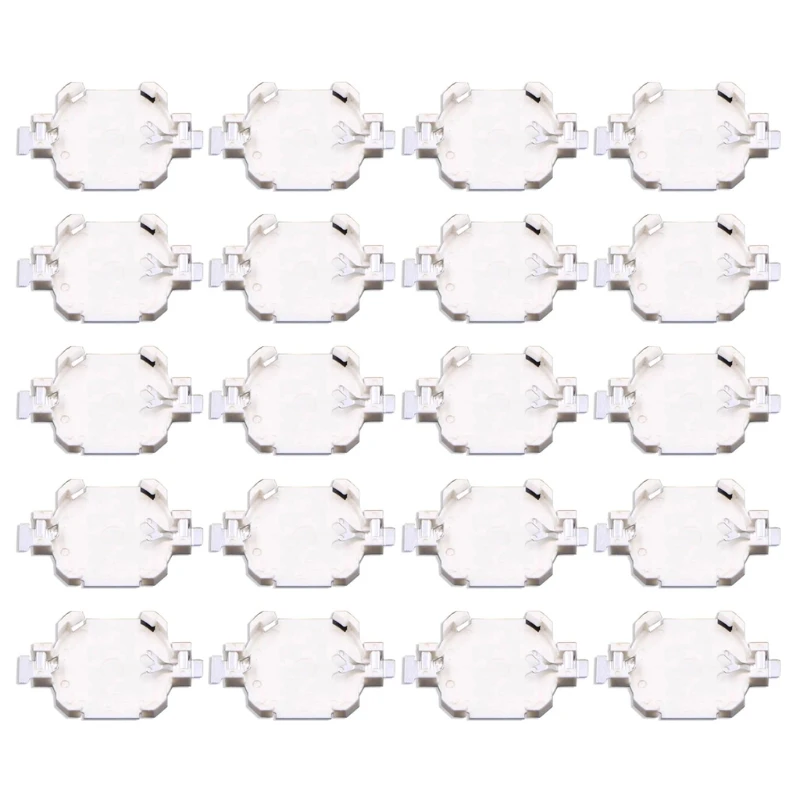

CR1616 バッテリーホルダー 20個
AliExpressで売っている、ゲームボーイシリーズ共通のバッテリーホルダーです。
これを使うことで今後のボタン電池交換が楽になります。
一度交換すれば10~20年以上は保つので意味があるのか微妙ですが……

https://ja.aliexpress.com/item/1005007052030556.html

CR1616 ボタン電池
Amazonでなくても近所のスーパーやドラッグストアで普通に売っています。
近所にある方はそこから直接買って、配達業務の負荷軽減に努めましょう。
最近は本当に忙しいみたいですから……

Amazon.co.jp: パナソニック コイン形リチウム電池 CR1616P 3V (2個セット) : パソコン・周辺機器
Amazon.co.jp: パナソニック コイン形リチウム電池 CR1616P 3V (2個セット) : パソコン・周辺機器

はんだごて、こて台、電子工作用はんだ、はんだ吸取り線
温度調節機能がついた、そこそこのはんだごてをおすすめします。

Amazon | 白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02 | ハンダゴテ
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02がハンダゴテストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。
https://amzn.asia/d/0hybJhum
Amazon.co.jp
はんだ吸取線 CP-3015: 工具・工作用品 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作はんだ吸取線 CP-3015秋月電子通商 電子部品通信販売

ゲームボーイ・ゲームボーイカラーの場合

LH(星型)ドライバー
下記の商品にある小さいサイズ、3.8mmビットのほうを使います。

Amazon.co.jp

ゲームボーイアドバンスの場合

Y字/三又ドライバー
精密ドライバーのY字型・Y0を使います。
これから色々ゲーム機をイジりたい方は、このような精密ドライバーのセット商品を買うのがおすすめです。

Amazon.co.jp: アイネックス(AINEX) 特殊精密工具 32点セット TL-015A : DIY・工具・ガーデン
Amazon.co.jp: アイネックス(AINEX) 特殊精密工具 32点セット TL-015A : DIY・工具・ガーデン

過程と結果

ポケモンエメラルドのRTCボタン電池を交換します。
Y字ドライバーでネジを外します。
外れました。
外装を外すとこんな感じ。2004年7月のボタン電池がついており、バッテリーが切れています。
ソケットをはんだ付けしました。
ソケット式にすることで信頼性の高い電池が使えます。
取り付けるとこんな感じ。
少し隙間ができてしまいますが、許容範囲でしょう。
電池切れの注意書きが出なくなりました。
主人公の部屋で時計を確認してみます。
また時を刻み始めました。
金銀クリスタルのボタン電池も交換。RTCを担当する電池は切れやすいらしい。
ボタン電池を交換したポケモン金
ボタン電池を交換したポケモン銀
ボタン電池を交換したポケモンクリスタル
